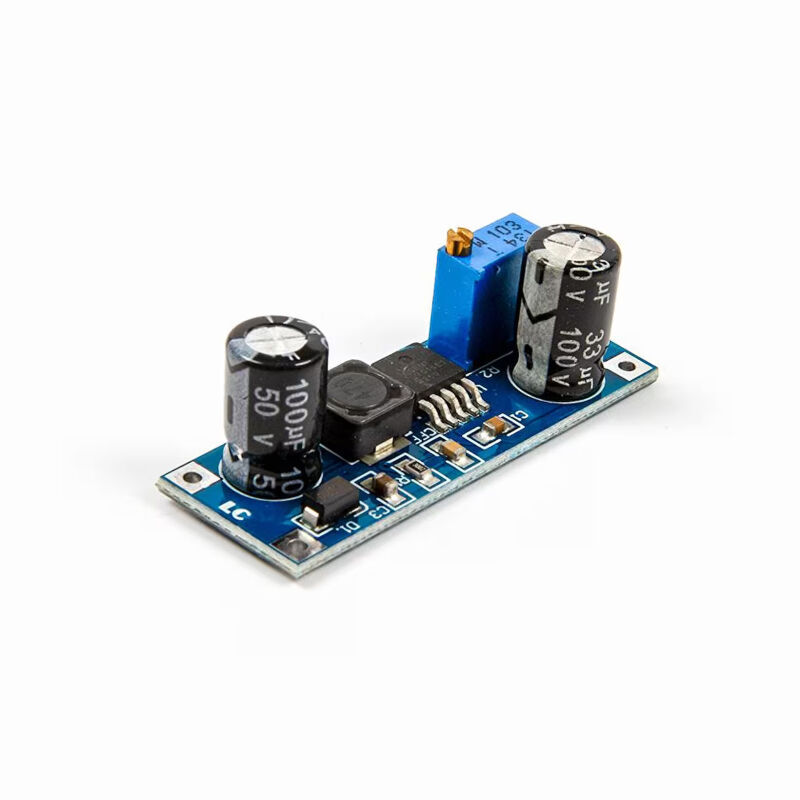

XL7015 DC-DC 5-80V Ayarlanabilir Voltaj Düşürücü Güç Kaynağı

ÖZELLİKLER:

• Çalışma Tipi: DC-DC Buck (Step-Down) dönüştürücü

• Kontrol Entegresi: XL7015

• Giriş Voltajı (VIN): 5 – 80 V DC

• Çıkış Voltajı (VOUT): 1.25 V – 20/30 V (modüle göre değişebilir, potansiyometre ile ayarlanır)

• Maks. Çıkış Akımı: 5 A (teorik)

  • Önerilen Sürekli Akım: 2 – 3 A (soğutmaya bağlı)

• Maks. Çıkış Gücü: ~75 W (giriş/çıkış farkı ve soğutmaya bağlı)

• Verim: %80 – %95

• Anahtarlama Frekansı: ~180 kHz

• Referans Gerilimi: 1.25 V

• Ayarlama: Üzerindeki trimpot ile

• Koruma Özellikleri:

  • Aşırı akım koruması

  • Termal koruma (aşırı ısınma)

• Soğutma: Pasif (yüksek akımda ek soğutucu önerilir)


  • Bağlantılar: VIN+, VIN− / VOUT+, VOUT−

  • Çalışma Sıcaklığı: Yaklaşık −40 °C ~ +85 °C

  • Modül Boyutu: Üreticiye göre değişir (genelde kompakt)
