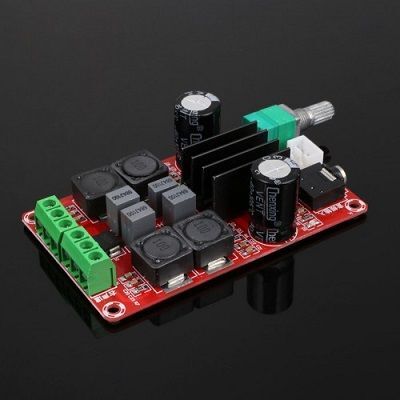

2X50W RMS Amfi Devresi

12-24V Dc arası çalışma gerilimi.(2x50w çıkış gücünü max voltaj değeri olan 24vdc de vermektedir.Voltaj düştükçe çıkış gücü de azalır)

Ses girişi 3.5mm jack ve 2.54mm 3 lü soket şeklindedir. İstenilen giriş kullanılabilir. Ön tarafında ses ayar potansiyometresi vardır. Potansiyometre on-off anahtarlıdır. Çıkış ve voltaj girişleri bordun arkasındaki 2.54 mm vidalı soketler ile sağlanır. Voltaj koruması yoktur. Devrede VCC + voltaj, GND - voltaj girişidir. Hoparlör çıkışları N-Lout-P ve N-Rout-P yazan yerlerdir. N tarafı Hoparlör - cıkış, P tarafı Hoparlör + çıkıştır.

4-8 Ohm hoparlörler ile kullanılabilir. Frekans aralığı 20HZ-20KHZ dir.
